1 前言

板条马氏体因其兼具高强度与高韧性的优异综合性能，被广泛应用于各类关键结构部件及模具制造中。在众多材料性能指标中，“回火软化抗力”尤为关键。当部件处于高热负荷环境下工作时，材料内部的位错容易发生回复和重排，导致硬度下降和强度损失。因此，如何提高材料在高温下的软化抗力，即延缓位错的回复过程，是提升部件服役寿命的关键。

此前，针对低合金钢板条马氏体的相关研究指出，位错的回复速率系数与马氏体块径（d）呈反比关系。这意味着块径越细小，位错回复越困难，材料的稳定性越高。基于此理论基础，本研究旨在进一步验证块径对位错密度的具体影响规律，并探究在高温回火状态下，位错密度与材料宏观屈服强度之间的定量关系，以期为高性能耐热钢的开发提供理论依据。

2 试验方法

试验选用0.5%C低合金钢（Fe-0.5C-1.5Ni-1.8Cr-0.5Mo-0.1V），通过真空熔炼与热锻制备。为了系统性地控制块径这一变量，研究人员采用了不同的淬火温度（1143-1273K），利用奥氏体晶粒长大的原理来调控最终形成的马氏体块径大小。

本研究的创新点在于引入了“高温预回火”处理。与传统研究不同，试样在淬火后先经过873K以上的高温回火，使其硬度统一调整至约380HV。这一步骤至关重要，它有效消除了残留固溶碳对X射线衍射（XRD）谱线宽化的影响，从而确保后续测得的位错密度数据仅反映晶体缺陷的真实状态，而非碳原子的固溶效应。随后，试样在893K下进行不同时间的抗软化测试，并结合维氏硬度测试与mWH/mWA法进行综合分析。

3 试验结果

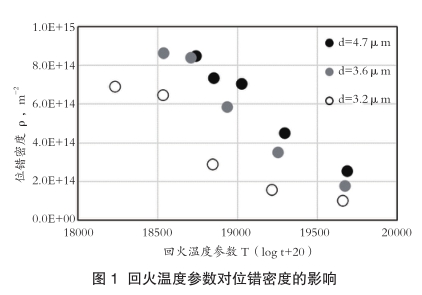

试验结果显示，块径对位错密度的回复具有显著的抑制作用（图1）。随着回火温度参数的增加（即回火温度升高或时间延长），所有试样的位错密度均呈下降趋势，但细块径试样的下降速率明显低于粗块径试样。这表明，细小的马氏体块径能有效阻碍位错的回复和重排，从而延缓软化过程。此外，研究还发现，淬火温度的变化不仅改变了块径，还可能通过影响固溶元素含量，进而改变二次碳化物的析出行为，这也对抗软化性产生了一定的协同作用。

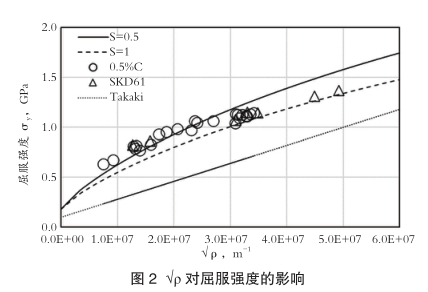

在强度与位错密度的关系方面，研究将试验数据与Takaki提出的位错强化理论模型进行了对比（图2）。结果表明，尽管螺旋位错分量的比例存在一定波动，但该理论模型能很好地描述屈服强度随位错密度平方根变化的非线性特征。特别是对于经过高温回火并产生二次硬化效应的材料（如SKD61钢），其强度表现与理论预测值高度吻合。这证实了在高温回火状态下，位错密度仍是决定板条马氏体强度的核心因素，且可以通过控制块径来进行有效调控。

4 结论

综上所述，细化板条马氏体的块径是提升材料抗高温软化能力的有效途径。细小的块结构不仅能物理阻碍位错回复，还能在一定程度上优化二次碳化物的分布。这一发现为设计长寿命、耐热疲劳的高性能钢材提供了明确的微观组织调控方向，即在保证韧性的前提下，尽可能通过热处理工艺细化马氏体块径，以最大化位错强化效果，延长部件在高温环境下的服役寿命。
